Bouton poussoir , interrupteur et voyant lumineux Harmony XB4

Ce bouton-poussoir modulaire rouge à tête champignon de 40 mm d'arrêt d'urgence Harmony XB4 fonctionne avec un mécanisme de déverrouillage à clé verrouillé (clé n° 455). Il a une lunette en métal. Ce bouton d'arrêt/arrêt d'urgence, également appelé EMS (Emergency Machine Stop) et EMO (Emergency Off), s'installe facilement dans une découpe standard de 22 mm de diamètre et se connecte avec de simples connexions à vis. Il se distingue clairement visuellement à distance grâce à une couleur claire et une forme de champignon proéminente de 40 mm. Il est résistant aux chocs, à la poussière, à l'eau et aux vibrations grâce à son IP66, ce qui le rend idéal pour un fonctionnement dans des environnements difficiles.

Information sur position de fonctionnement : 2 positions 90°

Type et composition des contacts : 1 NO

Type de commande : Bouton maintenu

Profil de fonctionnement : Poignée standard

Montage et démontage rapides et faciles, robustesse pour résister aux environnements difficiles. Différents types de connexion : vis-étrier, connecteur, connecteur Faston ou borne à ressort. Excellente connexion mécanique avec la tête, un large choix de blocs de contacts à usage général ou pour applications spécifiques (faible courant, standard). Large gamme d'accessoires pour personnaliser vos panneaux. Ce bouton tournant offre une interface polyvalente pour la commande de vos machines. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à vos circuits de commande.

Information sur position de fonctionnement : 3 positions +/- 45°

Type et composition des contacts : 2 NO

Type de commande : Rappel à ressort

Profil de fonctionnement : Poignée standard

Montage et démontage rapides et faciles, robustesse pour résister aux environnements difficiles. Différents types de connexion : pince à vis, connecteur, connecteur Faston ou borne à ressort. Excellente liaison mécanique avec tête de manœuvre. Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard). Large gamme d'accessoires pour personnaliser vos panneaux. Ce bouton tournant offre une interface polyvalente pour la commande de vos machines. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à vos circuits de commande.

Profil de fonctionnement : 1 bouton affleurant - 1 bouton dépassant

Description des fonctionnements : "I" vert - "O" rouge

Type et composition des contacts : 1 NO + 1 NF

Couleur de la capsule / cabochon : Rouge Vert

Montage et démontage rapides et faciles, robustesse pour résister aux environnements difficiles. Différents types de connexion : pince à vis, connecteur, connecteur Faston ou borne à ressort. Excellente liaison mécanique avec tête de manœuvre. Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard). Large gamme d'accessoires pour personnaliser vos panneaux.Ce bouton-poussoir à double touche fournit une interface complète à deux touches à vos machines et se monte dans une seule découpe d’un tableau.

Couleur de la capsule/cabochon : Rouge

[Us] tension d'alimentation : 230...240 V

Diamètre de fixation : 22,5 mm

Bloc DEL universel à utiliser pour toutes les couleurs, intensité et luminosité des couleurs améliorées, montage et démontage rapides et faciles. Robustesse pour résister aux environnements difficiles. Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard). Différents types de connexion : pince à vis, connecteur, connecteur Faston, borne à ressort ou carte de circuit imprimé. Ce voyant lumineux, conçu pour durer sans maintenance, offre une indication claire des opérations de machines/procédés, se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de bornes à vis-étriers.

Couleur de la capsule / cabochon : Orange

[Us] tension d'alimentation : 24 V

Diamètre de fixation : 22,5 mm

Bloc DEL universel à utiliser pour toutes les couleurs, intensité et luminosité des couleurs améliorées, montage et démontage rapides et faciles, robustesse pour résister aux environnements difficiles. Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard). Différents types de connexion : pince à vis, connecteur, connecteur Faston, borne à ressort ou carte de circuit imprimé. Ce voyant lumineux, conçu pour durer sans maintenance, offre une indication claire des opérations de machines/procédés, se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de bornes à vis-étriers.

Couleur de la capsule/cabochon : Rouge

[Us] tension d'alimentation : 24 V

Diamètre de fixation : 22,5 mm

Ce voyant lumineux, conçu pour durer sans maintenance, offre une indication claire des opérations de machines/procédés, se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de bornes à vis-étriers. Il est clairement identifiable à distance grâce à un éclairage à DEL brillant et durable. Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à ses degrés de protection IP66, IP67, IP69 et IP69K, il convient parfaitement à une utilisation au sein d’environnements hostiles.

Couleur de la capsule/cabochon : Vert

Diamètre de fixation : 22,5 mm

[Us] tension d'alimentation : 230...240 V

Ce bouton tournant lumineux offre une interface polyvalente et très visible pour la commande de vos machines. Il se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à vos circuits de commande à l’aide de simples bornes à vis-étriers. Il vous permet concrètement de paramétrer vos machines selon différents modes de fonctionnement, même dans les salles de commande les plus sombres, grâce à un retour visuel clair. Résistant aux chocs, à la poussière, à l’eau et aux vibrations grâce à ses degrés de protection IP66, IP67, IP69 et IP69K, il convient parfaitement à une utilisation au sein d’environnements hostiles.

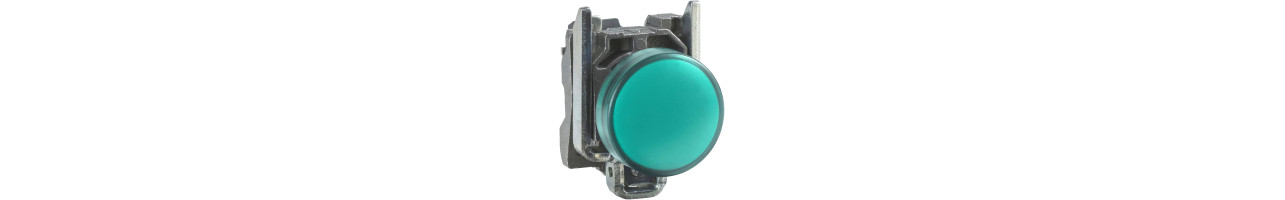

Ce voyant lumineux Harmony XB4, de forme ronde, de la marque Schneider Electric, est spécialement conçu pour un usage dans le secteur industriel et tertiaire. Il est muni d’une ampoule LED assurant une visibilité maximale une fois allumé. Robuste et résistant, il peut être employé en tant que voyant ou témoin dans les tableaux électriques ou les tableaux d’automatismes. L’installation de ce voyant lumineux se fait de façon rapide, car il ne dispose que d’une seule vis de serrage. Il est conçu pour durer sans maintenance, offre une indication claire des opérations de machines/procédés, se monte facilement dans des découpes standard de 22 mm de diamètre et se raccorde à l’aide de bornes à vis-étriers. Clairement identifiable à distance grâce à un éclairage à DEL brillant et durable.

[Us] tension d'alimentation : <= 250 V

Couleur de la capsule / cabochon : Vert

Ce bouton-poussoir possède une alimentation directe 2,4W maxi et un système de raccordement par vis-étriers (système anti-desserrage). Lampe non fournie. Ce produit répond à la plupart des applications industrielles, des besoins du secteur tertiaire et des infrastructures : travail des matériaux, emballage, pompage, biens de consommation courante, eau/eaux usées, pétrole et gaz, manutention. Il a été conçu pour résister aux environnements les plus difficiles tels que les environnements maritimes ou poussiéreux. Le bouton-poussoir Harmony XB4 lumineux vert est composé du bouton, d'une collerette affleurante et d'un joint d'étanchéité.

Le voyant lumineux Schneider Electric XB4BVM1 fait partie de la gamme Harmony XB4, réputée pour sa robustesse et sa fiabilité dans les environnements industriels exigeants. Conçu pour s'adapter aux interfaces de commande et de signalisation, ce voyant lumineux de diamètre 22 mm est idéal pour les applications nécessitant un contrôle précis et une indication visuelle claire. Le voyant lumineux Schneider Electric XB4BVM1 est idéal pour les industries manufacturières, les centres de contrôle, les systèmes de gestion de bâtiment, et toute autre application où un contrôle fiable et une signalisation visuelle claire sont essentiels. Grâce à son design lumineux, ce voyant offre une excellente visibilité, même dans des conditions de faible luminosité.

Remise à zéro : Tourner pour déverrouiller

Type et composition des contacts : 1 NO + 1 NF

Large gamme modulaire pour répondre aux machines et à la sécurité des opérateurs.

Conçu pour s'adapter à une découpe de 22mm ou à Harmony XAPK assurant la compatibilité avec les machines préexistantes.

Conception ergonomique pour l'actionnement d'urgence dans plusieurs environnements.

Large gamme d'accessoires : légendes circulaires, anneaux lumineux pour environnements difficiles.

Large plage de températures de fonctionnement de -40 à +70 °C/-40 à +158 °F.

Position de retrait de la clé : À gauche maintenu

Type de verrouillage : Clé 455

Type et composition des contacts : 1 NO

Type de commande : Bouton maintenu

Montage et démontage rapides et faciles. Robustesse pour résister aux environnements difficiles. Différents types de connexion : pince à vis, connecteur, connecteur Faston ou borne à ressort. Excellente liaison mécanique avec tête de manœuvre. Un large choix de blocs de contacts pour des applications générales ou spécifiques (courant faible, standard). Large gamme d'accessoires pour personnaliser vos panneaux.

Ce bouton poussoir noir, à impulsion, de la marque Schneider Electric, est un dispositif servant à actionner un appareil électrique comme une sonnerie ou une sirène d'alarme. Ce dispositif a pour spécificité de revenir automatiquement à sa position initiale après avoir été déclenché. Il a pour rôle la mise en marche d'un appareil en l'alimentant en courant électrique pendant l'enclenchement. Ce bouton poussoir, de forme ronde et de couleur noire, est facile à raccorder grâce à ses borniers à vis étrier.

• Mode de raccordement : Borniers à vis-étrier : <= 2 x 1,5mm² avec embout conformément à EN/IEC 60947-1 / Borniers à vis-étrier : 1 x 0,22 à 2 x 2,5 mm² sans embout conformément à EN/IEC 60947-1
• Gamme de produits : Harmony XB4
• Type de produit ou de composant : Bouton-poussoir complet
