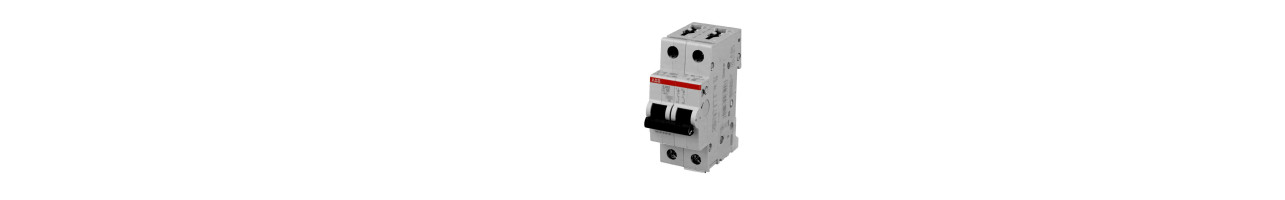

Disjoncteur et interrupteur Modulaire ABB

• Type : Disjoncteur Modulaire
• Fabricant : ABB
• Modèle : SD204/63
• Référence Article (P.N.) : 2CDD284101R0063
• Nombre de Pôles : 2 (Bi-polaire)
• Courant Nominal (In) : 63 A
• Tension Nominale (Un) : 230/400 V AC
• Pouvoir de Coupure (Icn) : 6 kA
• Courbe de Déclenchement : Type C
• Fonction de Protection : Surcharges et Courts-circuits
• Montage : Rail DIN
• Conformité : IEC/EN 60898-1

Disjoncteur Modulaire Rési. Phase+Neutre (à droite) - Série SN201 - Raccordement vis/vis - 230V AC - 20A - Courbe C - Pouvoir de coupure nominal Icn 4500A - Pouvoir de coupure ultime Icu 6kA - Peignable - Largeur 1 module.

• Type : Interrupteur-sectionneur modulaire
• Marque : ABB
• Modèle : SD204/25
• Code Produit : 2CDD284101R0025
• Fonctionnalité : Sectionnement et isolation de circuit en charge
• Courant Nominal : 25 A
• Nombre de Pôles : 4 (Quadripolaire)
• Tension Nominale : Jusqu'à 400 V AC
• Montage : Rail DIN
• Norme de Référence : IEC/EN 60947-3

Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.

• Type de Produit : Interrupteur modulaire
• Fabricant : ABB
• Référence Fabricant : 2CDD272111R0063
• Série / Modèle : SHD202/63
• Nombre de Pôles : 2 Pôles (bipolaire)
• Courant Nominal : 63 A
• Type de Montage : Rail DIN
• Fonction : Coupure et isolation de circuit manuelle
• Applications : Résidentiel, Tertiaire, Industriel
• Conformité : Normes internationales (ex: CEI/EN 60947-3)

Le disjoncteur miniature SN201 est un dispositif 1P+N en un seul module pour la protection des circuits contre les surcharges et les courts-circuits. Le neutre est à droite.

• Modèle : SHD202/40
• Marque : ABB
• Type de produit : Interrupteur modulaire
• Nombre de pôles : 2 (Bipolaire)
• Courant nominal : 40 A
• Référence fabricant : 2CDD272111R0040
• Fonction : Coupure et sectionnement
• Installation : Montage sur rail DIN (modulaire)
• Conformité : Normes électriques internationales
• Utilisation : Applications industrielles et tertiaires

• Type de Produit : Disjoncteur Modulaire
• Marque : ABB
• Référence Fabricant : 2CSS245102R0024
• Configuration Pôles : 1 Pôle Protégé + Neutre (1P+N)
• Intensité Nominale (In) : 2 A
• Courbe de Déclenchement : Courbe C
• Pouvoir de Coupure (Icn, Domestique/Tertiaire) : 4500 A
• Pouvoir de Coupure (Icu, Industriel) : 6 kA

• Type de produit : Interrupteur-Sectionneur Modulaire
• Marque : ABB
• Modèle : SHD202/25
• Référence (code produit) : 2CDD272111R0025
• Nombre de pôles : 2
• Courant nominal : 25 A
• Fonction : Coupure de sécurité, sectionnement
• Installation : Montage sur rail DIN
• Conformité : Normes électriques internationales (ex: IEC/EN 60947-3)

• Type de Produit : Disjoncteur Modulaire
• Fabricant : ABB
• Référence Produit : 2CSS255101R0034
• Configuration des Pôles : 1P+N (Unipolaire + Neutre)
• Intensité Nominale (In) : 2 A
• Courbe de Déclenchement : C
• Pouvoir de Coupure (Icu) : 6 kA
• Capacité de Court-Circuit Ics : 3000 A

• Type de Produit : Disjoncteur modulaire
• Configuration : 1 Pôle + Neutre (1P+N)
• Courant Nominal (Calibre) : 2A
• Courbe de Déclenchement : C
• Pouvoir de Coupure (Icn) : 10 kA
• Pouvoir de Coupure (Ics) : 4,5 kA
• Fabricant : ABB
• Référence Commerciale : 2CSS245102R0104

• Type de Produit : Disjoncteur modulaire
• Fabricant : ABB
• Référence (EAN) : 2CSS245102R0064
• Pôles : 1P+N (1 Pôle Protégé + Neutre Coupé)
• Courant Nominal (In) : 2 A
• Courbe de Déclenchement : C
• Pouvoir de Coupure (Icu) : 6000 A (6 kA)
• Pouvoir de Coupure de Service (Ics/Icn) : 4500 A (4,5 kA)
• Tension Nominale (Un) : 230 V / 400 V AC (Typique pour 1P+N)
• Normes : IEC/EN 60898

• Type de Produit : Interrupteur Différentiel
• Fabricant : ABB
• Série : FH200
• Référence Produit : 2CSF202002R1250
• Nombre de Pôles : 2 Pôles (2P)
• Courant Nominal (In) : 25 A
• Sensibilité (IΔn) : 30 mA
• Type de Détection : Type AC (Courants de défaut sinusoïdaux)
• Fonction de Protection : Protection des personnes et des équipements contre les courants de fuite à la terre.

• Marque : ABB
• Modèle : SH203L-C32NA
• Référence Fabricant : 2CDS243103R0324
• Type de Produit : Disjoncteur modulaire
• Nombre de Pôles : 3P
• Courant Nominal : 32 A
• Caractéristique de Déclenchement : Courbe C
• Pouvoir de Coupure : 4,5 kA
• Norme de Conformité : IEC/EN 60898-1
• Type de Montage : Rail DIN

• Référence Fabricant (MPN) : 2CSF202002R1400
• Marque : ABB
• Série Produit : FH202
• Type de Dispositif : Interrupteur Différentiel (ID)
• Nombre de Pôles (standard) : 2 Pôles (Bi-polaire)
• Calibre Nominal (In) : 40 A
• Sensibilité Nominale (IΔn) : 0.03 A (30 mA)
• Type de Courant Détecté : Type AC (Courant alternatif sinusoïdal)

• Modèle : SH203L-C63NA
• Marque : ABB
• Référence Fabricant : 2CDS243103R0634
• Type de Produit : Disjoncteur modulaire
• Nombre de Pôles : 3P (Triphasé)
• Courbe de Déclenchement : C
• Courant Nominal : 63 A
• Série : SH200L

• Type de produit : Disjoncteur Modulaire
• Marque : ABB
• Série : SN201
• Référence Fabricant : 2CSS245102R0164
• Configuration : Unipolaire + Neutre (1P+N)
• Courbe de déclenchement : C
• Calibre nominal : 16 A
• Type de protection : Thermique et Magnétique
• Fonction : Protection contre les surintensités et courts-circuits
• Montage : Rail DIN

• Type de produit : Disjoncteur modulaire
• Marque : ABB
• Modèle : SN201 L-C25-L
• Référence fabricant (SKU) : 2CSS245102R0254
• Type de protection : Thermomagnétique
• Nombre de pôles : Unipolaire (1P)
• Calibre nominal : 25 A
• Courbe de déclenchement : C
• Installation : Rail DIN

• Modèle : SH201L-C20NA
• Fabricant : ABB
• Référence Produit : 2CDS241103R0204
• Type : Disjoncteur modulaire
• Nombre de pôles : 1P (Unipolaire)
• Courant Nominal : 20 A
• Caractéristique de Déclenchement : Courbe C
• Fonction : Protection contre les surintensités et les courts-circuits

• Modèle : SH201L-C16NA
• Marque : ABB
• Référence Fabricant : 2CDS241103R0164
• Type de Produit : Disjoncteur modulaire
• Nombre de Pôles : 1P+N (Un pôle protégé + Neutre coupé)
• Calibre Nominal : 16 A
• Courbe de Déclenchement : C
• Capacité de Coupure (Icn) : 4.5 kA
• Fonction de Protection : Surcharges et Courts-circuits
• Montage : Rail DIN
• Application : Résidentiel et Tertiaire léger

• Modèle : SH201L-C25NA
• Type de Produit : Disjoncteur modulaire
• Marque : ABB
• Référence Fabricant : 2CDS241103R0254
• Nombre de Pôles : 1P (Unipolaire)
• Courbe de Déclenchement : C
• Intensité Nominale : 25 A
• Tension Nominale : 230/400 V AC
• Pouvoir de Coupure : 4.5 kA

• Type de produit : Disjoncteur modulaire
• Marque : ABB
• Modèle : SH203L-C25NA
• Référence Fabricant : 2CDS243103R0254
• Nombre de pôles : 3
• Courbe de déclenchement : C
• Intensité nominale : 25 A
• Fonction de protection : Contre les surcharges et les courts-circuits
• Installation : Rail DIN (modulaire)

• Modèle : SH203L-C40NA
• Fabricant : ABB
• Type : Disjoncteur modulaire
• Nombre de Pôles : 3P
• Courbe de Déclenchement : C
• Calibre Nominal : 40 A
• Pouvoir de Coupure : 4.5 kA
• Référence Fabricant : 2CDS243103R0404
• Montage : Rail DIN

• Type de Produit : Disjoncteur modulaire
• Fabricant : ABB
• Série : SN201 L
• Référence Fabricant : 2CSS245102R0324
• Courbe de Déclenchement : C
• Calibre Nominal : 32 A
• Nombre de Pôles : 1P+N
• Capacité de Coupure Nominale (Icn) : 6 kA (selon la série et les tensions d'usage typiques)
• Norme : IEC/EN 60898-1

• Modèle : SN201 L-C20-L
• Marque : ABB
• Type de produit : Disjoncteur modulaire
• Calibre nominal : 20 A
• Courbe de déclenchement : C
• Nombre de pôles : 2 Pôles (Bipolaire)
• Fonction de protection : Surcharge, Court-circuit
• Référence fabricant (MPN) : 2CSS245102R0204
