Données électriques :

Classe de température : -- ;
Fréquence : 50/60 Hz ;
Tension : 380-480 V ;
Puissance nominale : 11,00 kW ;
Courant nominal : 23 A .

Commande :

Numéro de tarif douanier : 85044099 ;
Code SH : 850440 – Convertisseurs statiques .

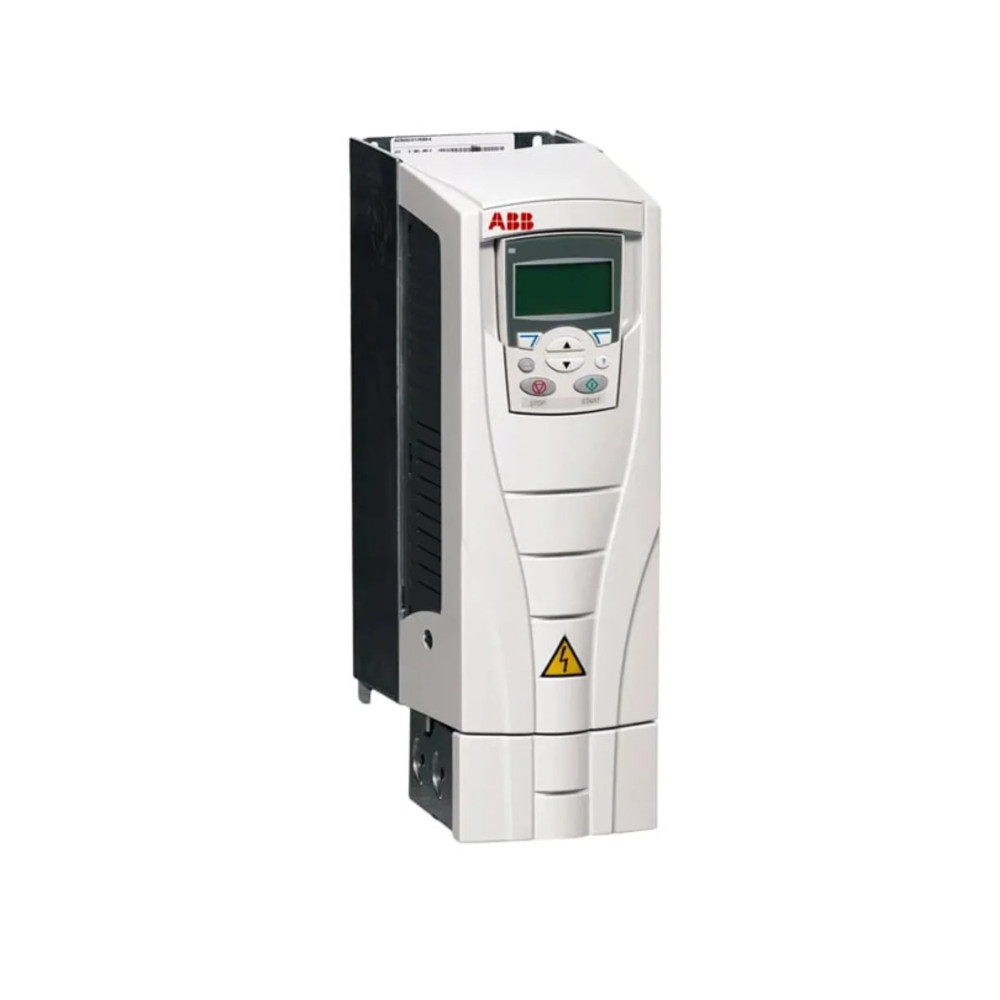

Description de la facture : ACS550-01-023A-4, 23A, 380V, IP21 ;
Fabriqué sur commande : Non ;
Quantité minimale de commande : 1 pièce ;
Commande multiple : 1 pièce ;
Sur devis seulement : Non ;
Unité de mesure de vente : morceau .

Dimensions :

Poids net du produit : 9 kg ;
Profondeur / longueur nette : 565 mm ;
Hauteur nette : 365 mm ;
Largeur nette : 225 mm ;
Dimensions emballage (L x H x P) : 250 mm x 400 mm x 580 mm .

Données techniques :

Nom des phases : triphasé ;
Degré de protection : IP21 ;
Type de boîtier NEMA : Type 1 ;
Fréquence : 47,5 … 63 Hz ;
Taille du cadre : R2 ;
Tension d’entrée (Uin) : 380 … 480 V ;
Type de montage : mural ;
Courant sortie normal (In) : 23 A ;
Courant sortie intensive (IHD) : 15,4 A ;
Puissance sortie normale (Pn) : 11 kW ;
Puissance sortie intensive (PHD) : 7,5 kW ;
Niveau d’efficacité : IE2 .

Performance énergétique :

Fréquence / Courant – Perte absolue – Perte relative – Efficacité :
0 / 25 % : 123 W ; 0,8 % ; 87,3 % ;
0 / 50 % : 162 W ; 1,0 % ; 90,9 % ;
0 / 100 % : 287 W ; 1,8 % ; 91,9 % ;
50 / 25 % : 132 W ; 0,8 % ; 93,0 % ;
50 / 50 % : 181 W ; 1,1 % ; 94,9 % ;
50 / 100 % : 332 W ; 2,1 % ; 95,3 % ;
90 / 50 % : 200 W ; 1,3 % ; 96,8 % ;
90 / 100 % : 402 W ; 2,5 % ; 96,8 % .

Environnement :

Catégorie DEEE : 4. Équipement large (Dimensions > 50 cm) .

Classifications :

UNSPSC : 39122001 .
