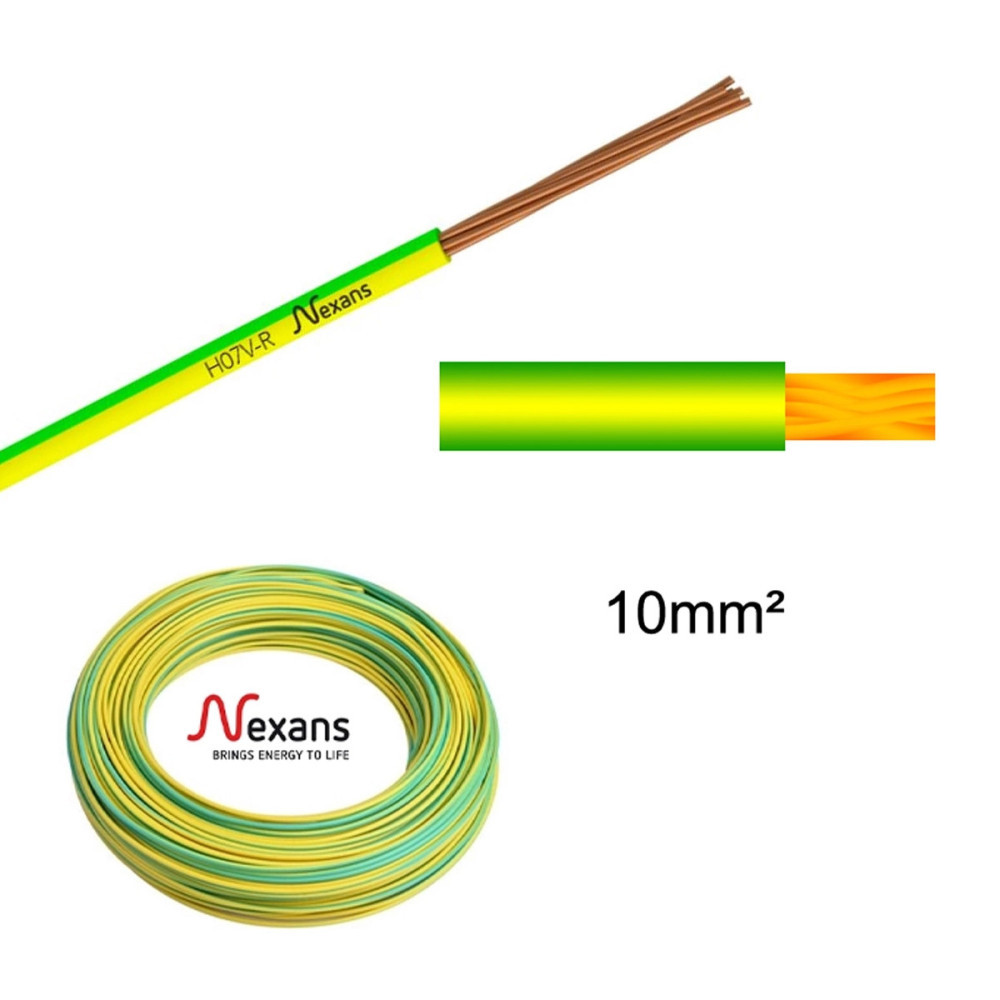

Informations techniques du fil électrique H07VR :

- Section de câble : 10 mm²

- Nombre de fils : 1

- Diamètre extérieur mini : 5.6 mm

- Diamètre extérieur maxi : 6.8 mm

- Pose : sous goulotte, tube, moulure, etc. en locaux secs.

- Isolation PVC, brins tressés

- NB : Les retours ne sont pas acceptés pour le fil électrique à la coupe.

Application

Les conducteurs Nexans H07V-R sont des conducteurs en cuivre multibrins isolés, utilisés pour les installations fixes protégées en intérieur pour l'alimentation électrique ou l'éclairage (de bureaux, de bâtiments domestiques ou commerciaux...) avec une tension jusqu'à 1000V AC ou 750V DC.

Conception

-Conducteur

-Cuivre nu classe 2

Isolation

-PVC

-Différentes couleurs.

Installation

En conduit, support isolé, gaine... dans un endroit couvert et sec.

Les courants admissibles sont donnés pour un conducteur posé seul dans un tube isolant sur une paroi à 30 °C.

Si les conditions sont différentes, appliquer des facteurs de correction conformément à la norme NF C 15-100 ou à une autre norme nationale équivalente.

Chute de tension

Calculé avec Cos phi = 0,8

Marquage

SY + USE «har» H07V-R numéro d'usine.
