Caractéristiques générales

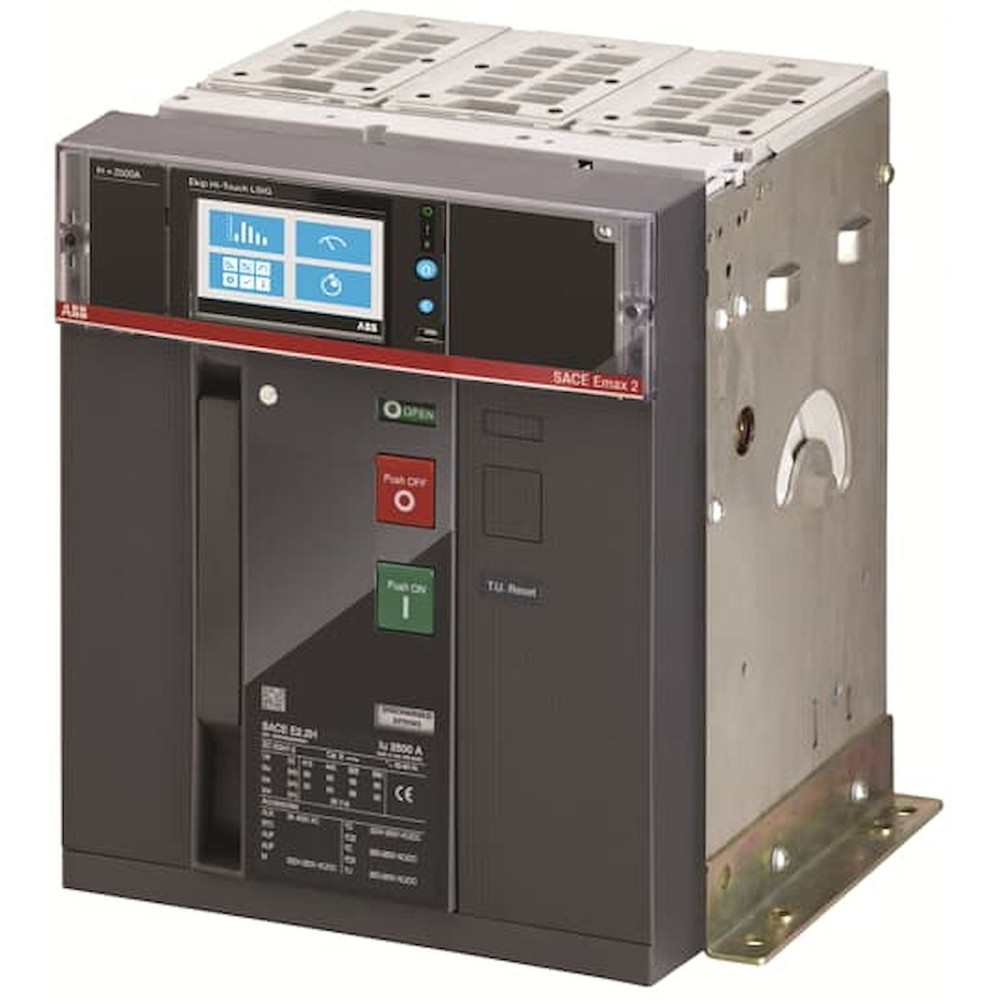

Modèle : Disjoncteur à air ABB SACE Emax 2 E2.2 – Type de contact de protection : Non applicable – Pôle neutre sectionné simultanément : Non – Nombre de contacts actifs : Non spécifié – Nombre de prises de courant : 0 – Nombre de ports USB-C : 0 – Nombre de modules : Non applicable – Nombre de phases : 3 – Composition : Appareil seul – Type de connexion : Arrière plat horizontal – Repiquage possible : Non spécifié – Avec éclips / protection enfant : Non – Avec volet de protection : Non – Avec zone de texte / surface d’inscription : Non – Mode de pose : Fixe – Type de fixation : Non spécifiée – Courant nominal : 2500 A – Tension nominale : 690 V – Fréquence : Non spécifiée – USB puissance de sortie : Non applicable – Sensibilité / courant de défaut nominal (IΔn) : Non applicable – Type de tension : AC

Matériaux et finition

Matériau : Non spécifié – Qualité : Non spécifiée – Sans halogène : Non spécifié – Traitement antimicrobien : Non – Type de traitement de surface : Non spécifié – Finition : Non spécifiée – Couleur : Non spécifiée – Transparent : Non – Finition métallique : Non

Dimensions

Largeur : 276 mm – Hauteur : 371 mm – Profondeur : 270 mm – Profondeur d’encastrement : Non applicable – Profondeur min. boîte d’encastrement : Non applicable

Performances et protection

Classe de protection : Non spécifiée – Résistance aux chocs : Non spécifiée – Température d’utilisation : Non spécifiée – Température de stockage : Non spécifiée – Section de câble : Non spécifiée – Capacité des bornes : Non spécifiée – Nature du câble : Non spécifiée – Indication de repérage des bornes : Non spécifiée – Maintien du câble : Non spécifié – Précâblé : Non

Avantages

– Protection contre les courts-circuits et les surcharges

– Conforme aux normes IEC 60947-2

– Tension d’isolement nominale : 1000 V

– Tension de tenue aux impulsions : 12 kV

– Tension d’essai maximale : 3500 V

– Coupure pleinement apparente

– Durabilité électrique : jusqu’à 8000 cycles (≤ 440 V) / 7000 cycles (500–690 V)

– Durabilité mécanique : 20 000 cycles

– Perte de puissance : 267 W

– Libération : Ekip Touch LI – Type EL – Niveau de performance N

– Adapté aux réseaux IT jusqu’à 690 V

Les + installation

– Connexion par bornes à boulons M12 – Couple de serrage : 70 N·m

– Format robuste adapté aux installations industrielles

– Compatible avec services d’extension de durée de vie

– EAN : 8015644749149 – Tarif douanier : 85362090

Les + utilisation

– Pouvoir de coupure ultime (Icu) : 66 kA sur toutes tensions jusqu’à 690 V

– Pouvoir de coupure de service (Ics) : 100 % de Icu

– Courant admissible de courte durée (Icw) : 66 kA / 1 s et 50 kA / 3 s

– Courant ininterrompu (Iu) : 2500 A

– Taux de recyclabilité : 79,1 % selon EN45555

– Validé UL 2799 Zero Waste to Landfill

Recommandations / restrictions d’usages

– Usage intérieur recommandé

– Conforme aux exigences REACH, RoHS, TSCA, CMRT

– Catégorie DEEE : 5 – Petit équipement

– Non compatible avec mise à jour automatique via réseau
