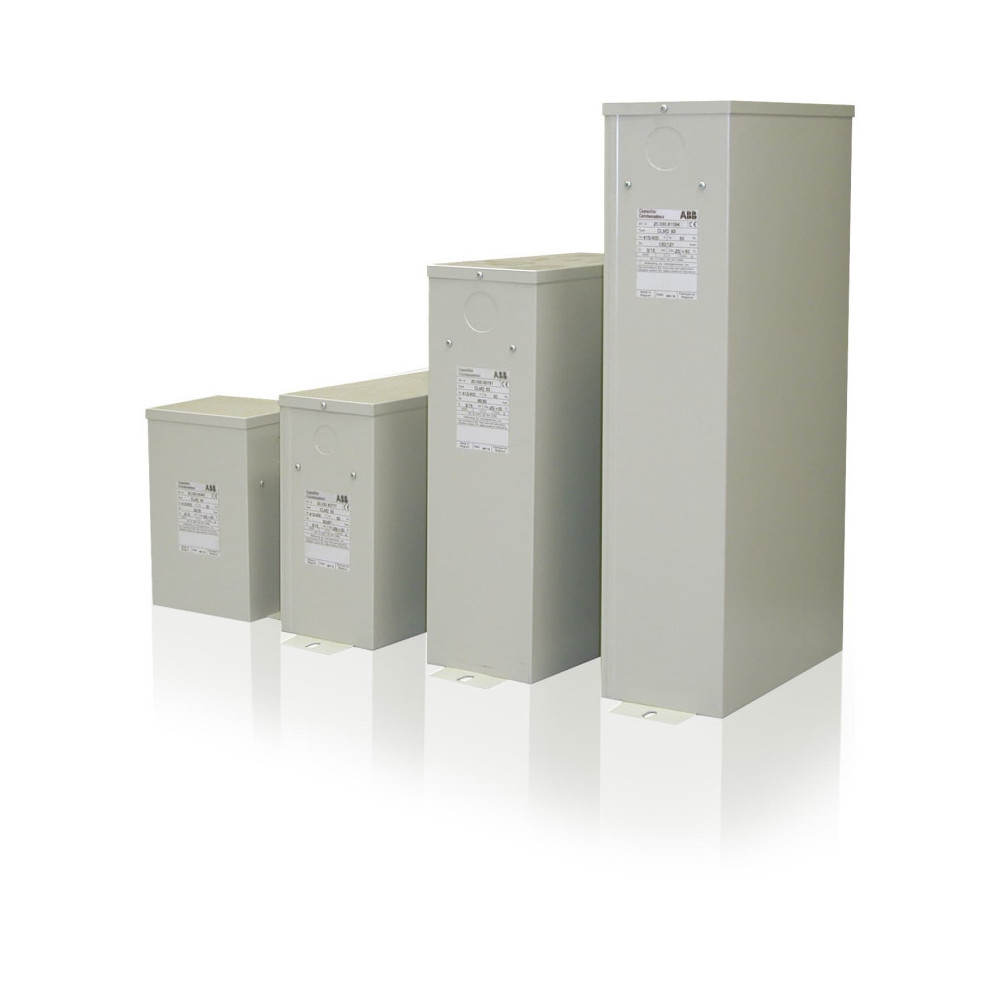

Batterie de condensateurs ABB CLMD43 – 20 kVAr / 400 V

2GCA280960A0030

Module de condensateur ABB de la série CLMD43, conçu pour la correction du facteur de puissance en basse tension. Il offre une puissance réactive de 20 kVAr sous 400/415 V et est optimisé pour les applications industrielles triphasées.

Caractéristiques techniques

Série / Type : CLMD43

Référence : 2GCA280960A0030

Puissance réactive : 20 kVAr à 400 V (≈ 22 kVAr à 415 V)

Tension nominale : 400 / 415 V

Nombre de phases : Triphasé (3P)

Protection / boîtier : Boîtier en métal compact, version intérieure (IP42 standard)

Perte ≤ : < 0,5 W/kVAr (avec résistance de décharge)

Tolérance de capacité : –5 % / +10 % selon les spécifications CLMD

Surcharge admissible : Surtension jusqu’à +10 % en fonctionnement périodique ; courant de surcharge permanent jusqu’à +30 %

Résistances de décharge : Intégrées pour garantir la tension < 50 V après arrêt < 1 minute

Température d’usage : –25 °C à +55 °C (catégorie D selon IEC 60831)

Dimensions : Hauteur ≈ 275 mm, profondeur ≈ 152 mm (avec autres cotes L1, L2, L3 selon version)

Avantages & usages

• Optimise le facteur de puissance des installations électriques industrielles, réduisant ainsi les pénalités d’énergie réactive

• Diminue les pertes électriques sur câbles et transformateurs en limitant les courants réactifs

• Permet une intégration facile dans les armoires de distribution ou de compensation

• Dispose de dispositifs de sécurité internes (résistances de décharge) pour éviter une tension résiduelle dangereuse après arrêt

• Série CLMD reconnue pour sa fiabilité, sa stabilité de capacité et sa tolérance aux conditions ambiantes sévères
