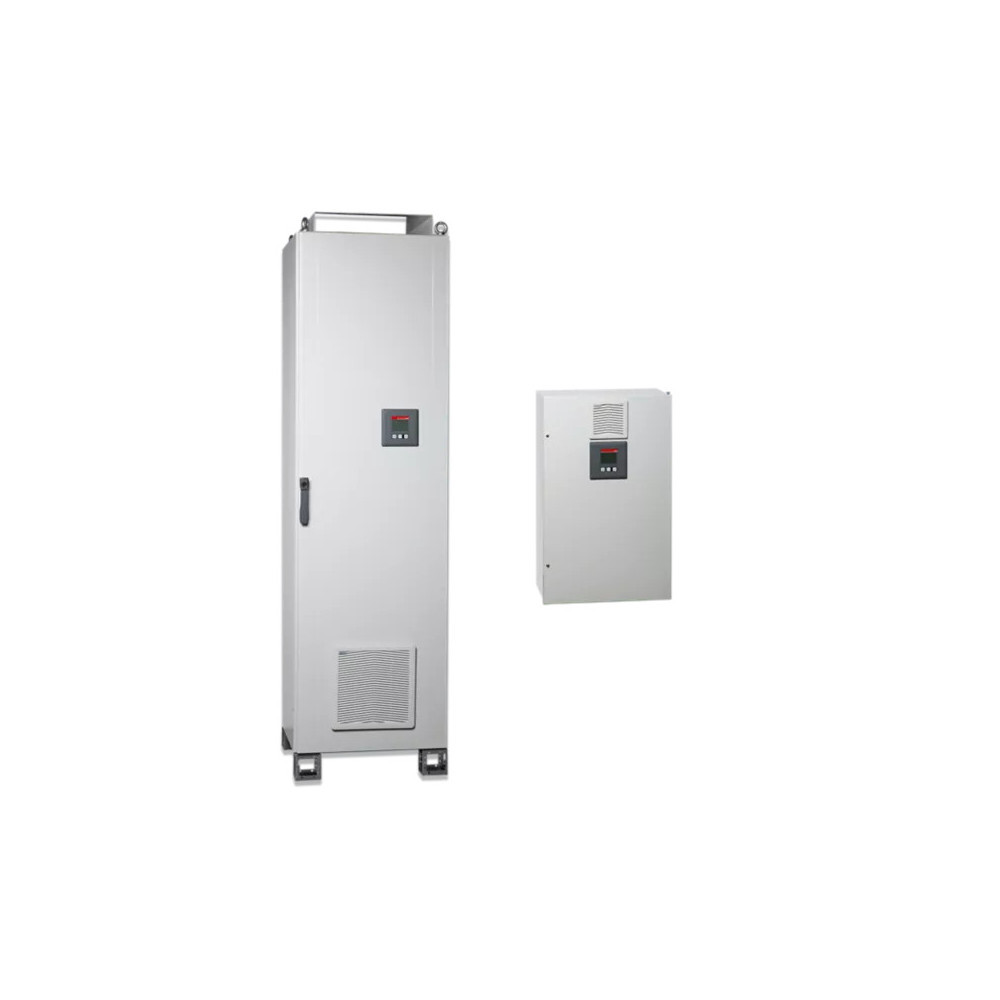

Armoire de batterie de condensateurs APCQM 125 kV (ABB)

2GCA295259A0040

Armoire de correction automatique du facteur de puissance, de la gamme APCQ M d’ABB, conçue pour des besoins de compensation réactive jusqu’à 125 kVAr en basse tension. Elle permet une gestion intelligente et modulable de la compensation selon la charge du réseau.

Caractéristiques & spécifications

Gamme / type : APCQ M (armoire au sol)

Puissance nominale : 125 kVAr (gradins modulaires)

Tension : 400 V (50 Hz)

Nombre de phases : Triphasé

Type de compensation : Automatique, par contacteurs

Protection / boîtier : Armoire métallique avec ventilation forcée; protection en option (IP23 standard, IP54 possible)

Contrôle & régulation : Régulateur RVC ou RVT intégré pour pilotage automatique du cos φ, mesure de THD, tensions, etc.

Montage / installation : Armoire autoportante au sol, avec accès facile aux connexions

Avantages typiques : Modulaire, évolutif, compact, maintenance facilitée

Applications : Industrie, bâtiments tertiaires, centres de charge, installations à modulation de charge

Avantages & usages

• Permet une correction dynamique du facteur de puissance, ajustant la compensation en fonction de la charge réelle.

• Réduit les pénalités liées à un faible cos φ imposées par les fournisseurs d’énergie.

• Diminue les pertes actives dans les câbles et transformateurs en limitant les flux réactifs.

• Modulaire : la puissance peut être augmentée par l’ajout de modules dans la même armoire ou des armoires supplémentaires.

• Interface de contrôle (RVC / RVT) offrant des mesures, protections et diagnostics intégrés.

• Installation, exploitation et maintenance facilitée grâce à l’accès aux compartiments et connexions.
